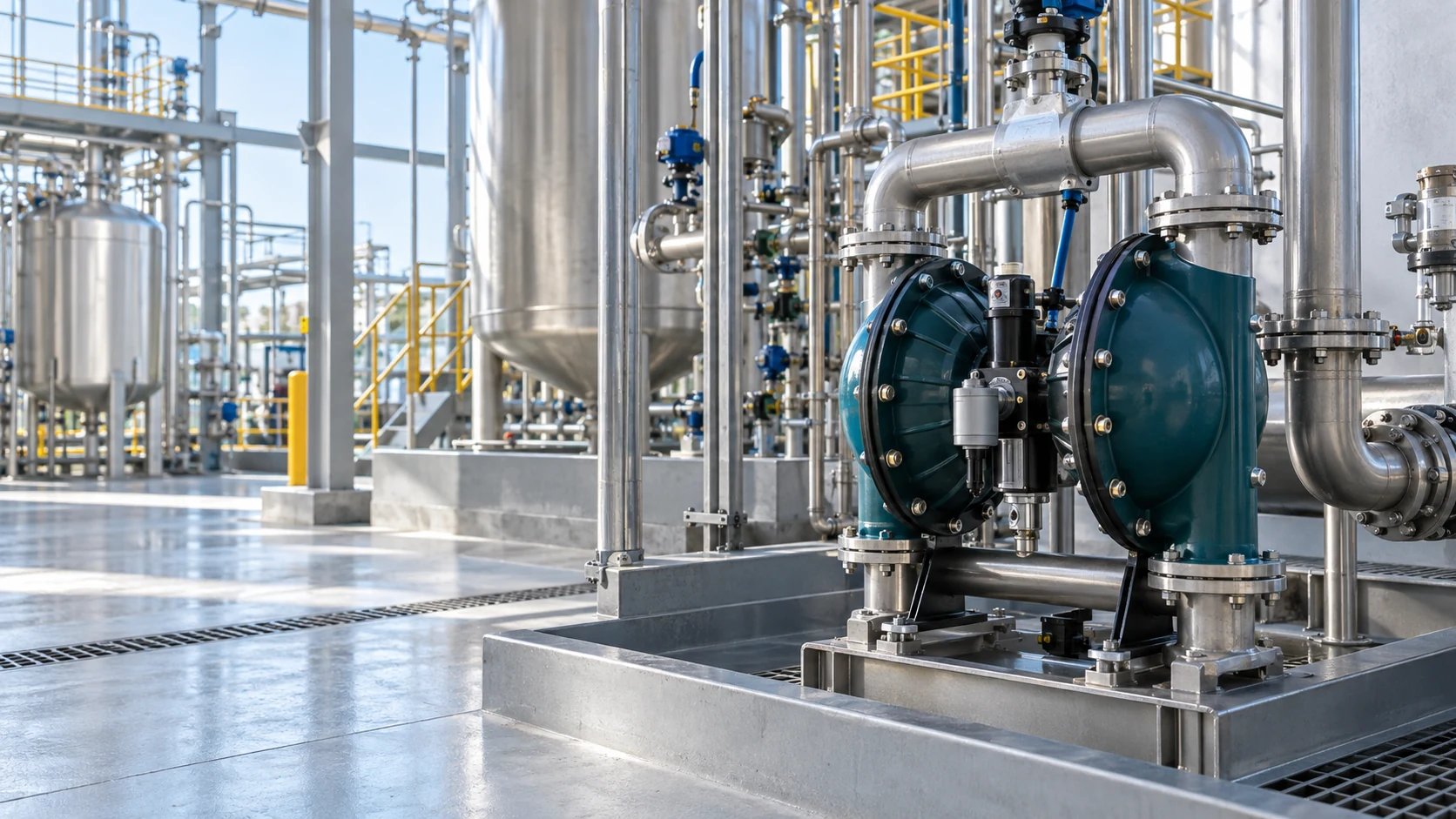

Pompe a membrana industriali: pneumatiche, elettriche e dosatrici.
La configurazione corretta dipende da fluido, portata, pressione, viscosità, solidi, aspirazione, materiali e fonte di azionamento. Una guida per confrontare doppia membrana AODD/EODD e pompe dosatrici a membrana.
✓ Fluidi aggressivi e abrasivi✓ Autoadescamento e solidi✓ Dosaggio controllato
Una tecnologia volumetrica per trasferire, alimentare o dosare fluidi difficili.
Q
Portata reale
Valore richiesto alla pressione e con la viscosità di processo.
Δp
Pressione
Dislivelli, perdite, contropressione e pressione di alimentazione.
cP
Viscosità
Riduce la capacità rispetto alle curve riferite all'acqua.
Ø
Solidi
Dimensione, forma e concentrazione guidano valvole e passaggi.
PRINCIPIO VOLUMETRICO
La membrana separa l'azionamento dal fluido.

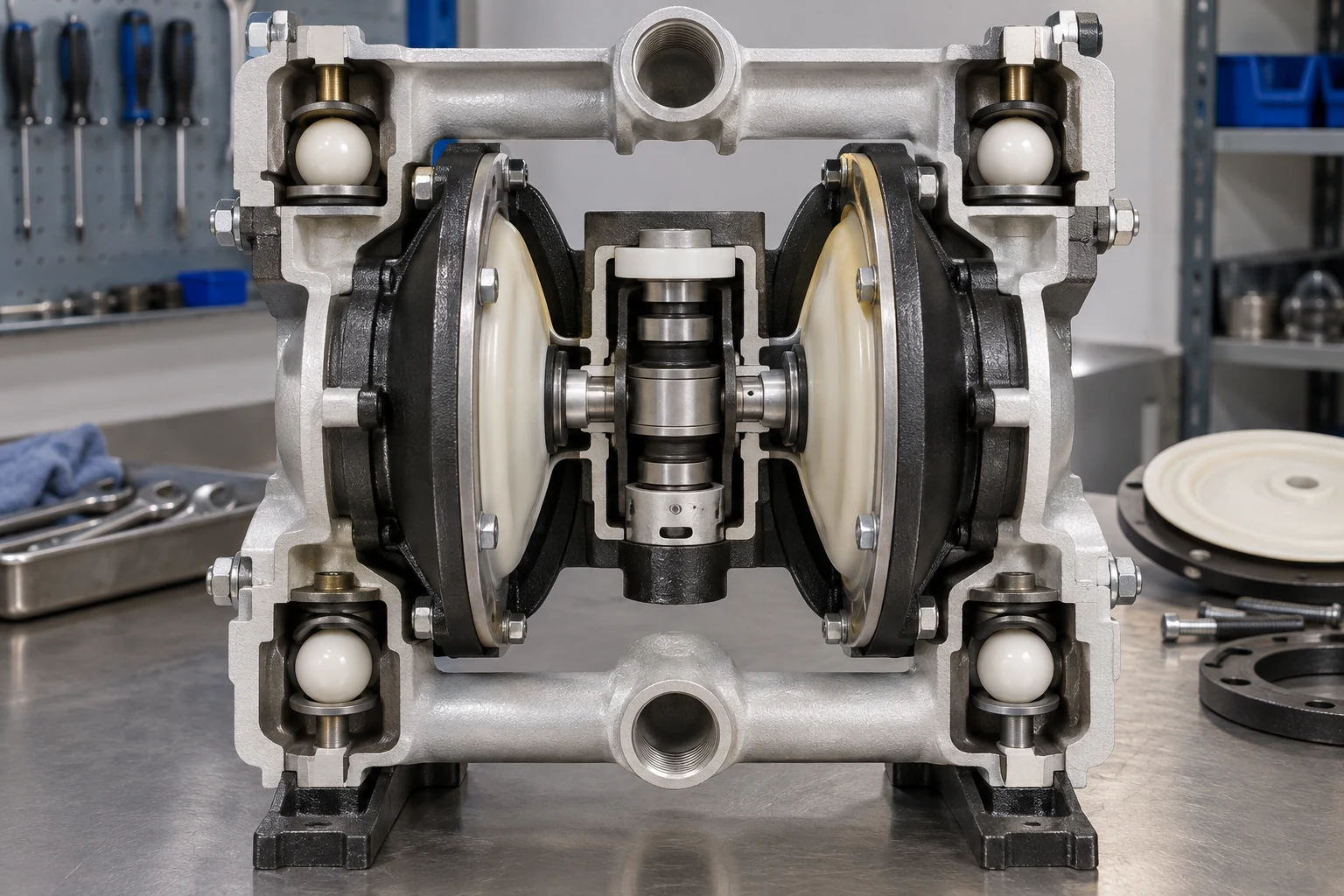

Nella pompa a doppia membrana due diaframmi collegati si spostano alternativamente. Quando una camera aumenta di volume crea aspirazione; l'altra riduce il proprio volume e spinge il liquido verso la mandata. Valvole di ritegno a sfera o a clapet stabiliscono la direzione del flusso.
Nelle AODD il distributore pneumatico invia aria compressa prima a una camera e poi all'altra. Nelle EODD il moto è generato elettricamente. Nelle dosatrici, invece, corsa e frequenza regolano un volume più piccolo con maggiore precisione.
Membrane, valvola di distribuzione e ritegni lavorano come un unico sistema.
FAMIGLIE E CONFIGURAZIONI
Non esiste una sola “pompa a membrana”.
Azionamento, sistema di ritegno, costruzione e obiettivo di processo separano trasferimento, alimentazione e dosaggio.
Doppia membrana pneumatica AODD
Usa aria compressa ed è adatta a trasferimenti variabili, avviamenti frequenti e fluidi difficili.
Autoadescante secondo modello
Regolazione tramite aria
Nessuna tenuta dinamica
Doppia membrana elettrica EODD
Un azionamento elettrico muove le membrane con consumi e pulsazioni potenzialmente inferiori.
Controllo del moto
Flusso più regolare
Valutazione area e motore
Dosatrice elettromagnetica
Un solenoide genera corse brevi e regolabili per immettere reagenti e additivi.
Piccole portate
Comando a impulsi o analogico
Trattamento acqua
Dosatrice motorizzata
Motore, riduttore ed eccentrico trasformano la rotazione in una corsa della membrana.
Servizio continuo
Corsa e frequenza regolabili
Processi industriali
Dosatrice idraulica
Il fluido idraulico sostiene il diaframma nei servizi ad alta pressione e alta affidabilità.
Pressioni elevate
Valvola di sicurezza
Rilevamento rottura

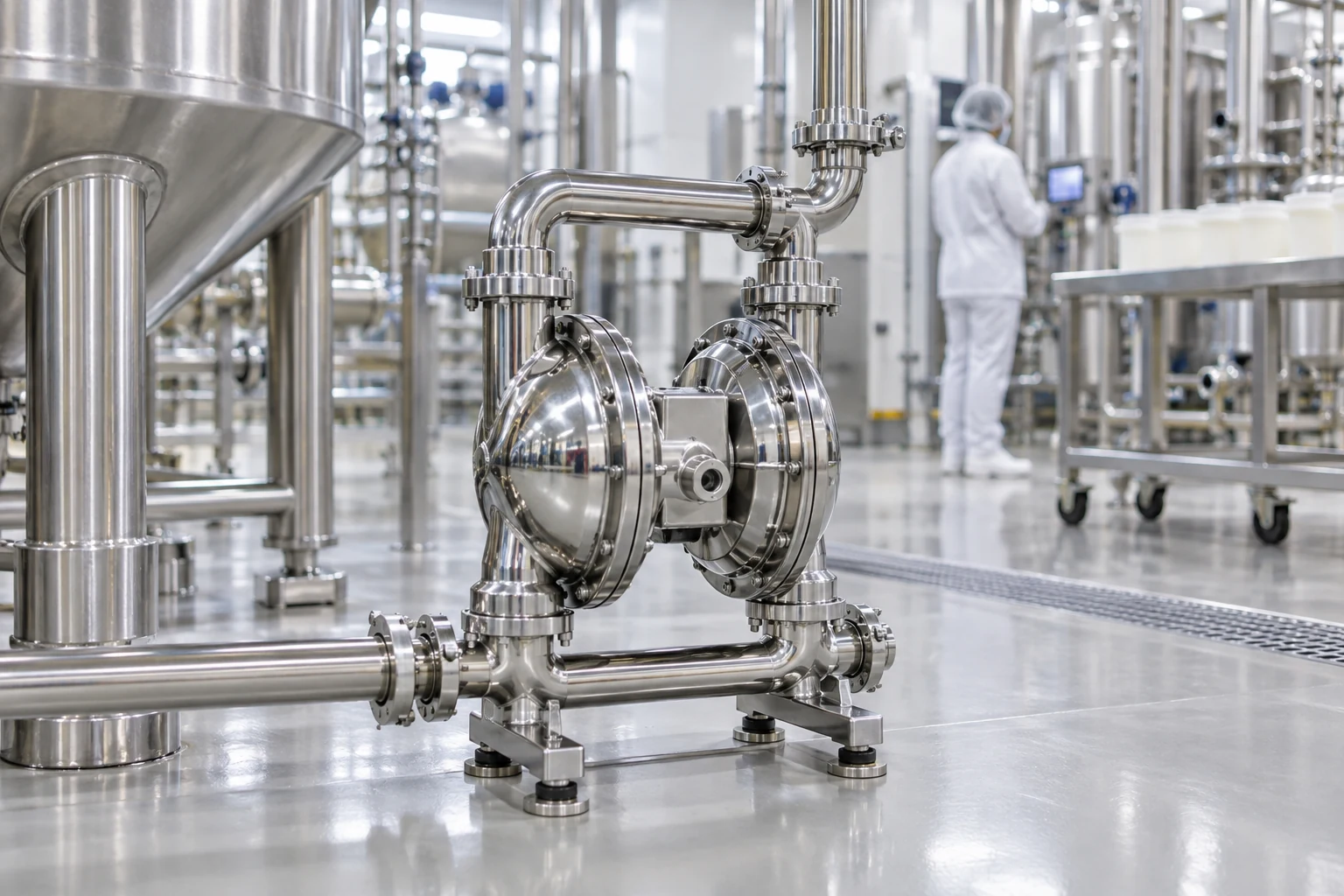

Sanitaria e igienica
Superfici, connessioni e geometrie sono pensate per pulizia e controllo della contaminazione.
Acciaio inox
Smontaggio rapido
Food, personal care, pharma
Contenimento e barriera
Una seconda membrana o un sistema di monitoraggio aumenta la protezione nei servizi critici.
Fluidi pericolosi
Segnalazione perdita
Valutazione scarico aria
Valvole a clapet / solidi grandi
Ritegni a lembo e passaggi ampi supportano fanghi e prodotti con particelle importanti.
Scarico inferiore
Passaggio libero maggiore
Orientamento dedicato
APPLICAZIONI
Dal travaso chimico al prodotto viscoso.

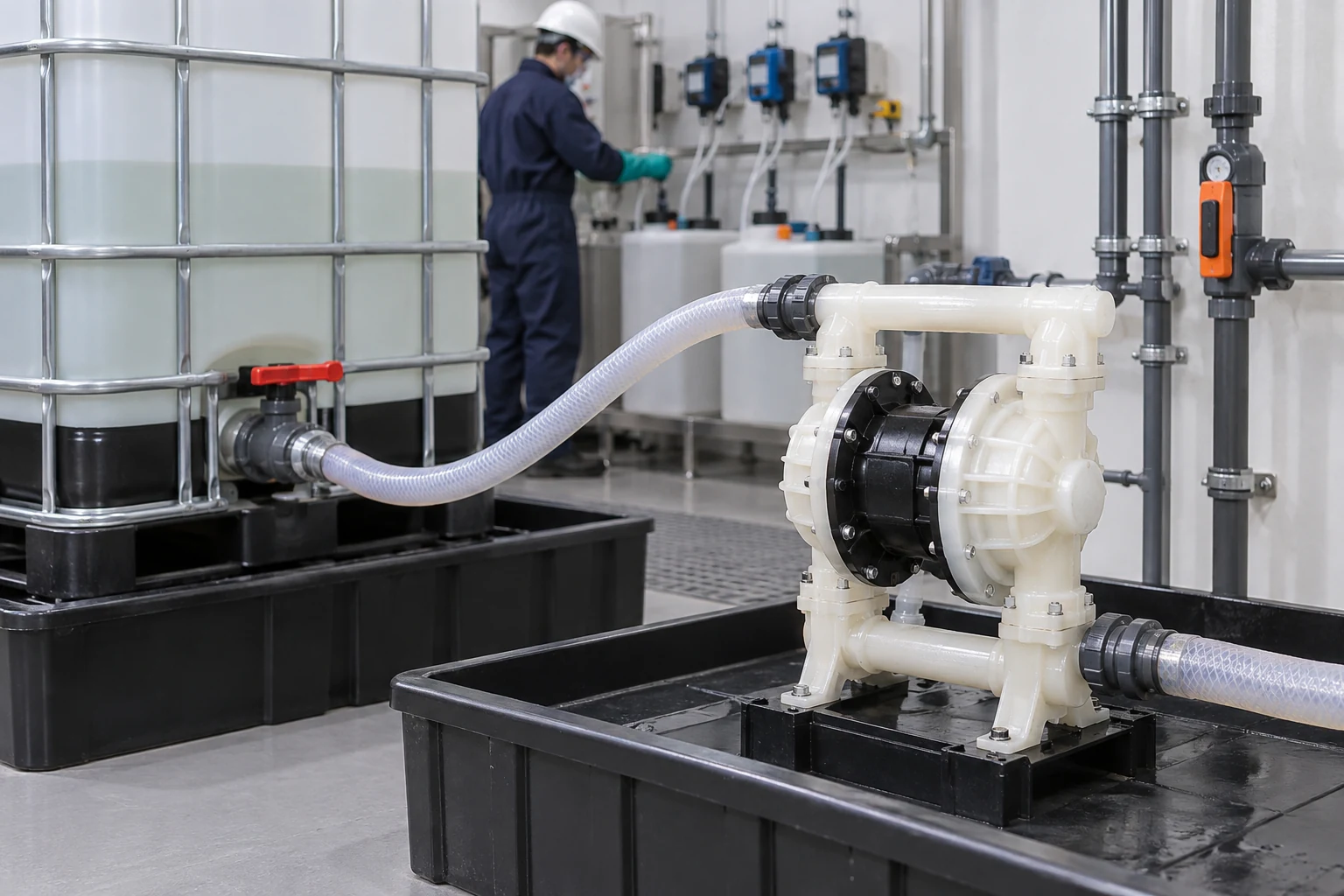

Chimica e trattamento superficiAcidi, basi, solventi, bagni e reflui compatibili.Acque e fanghiReagenti, polimeri, drenaggi, filtrazione e disidratazione.Vernici, inchiostri e adesiviTrasferimento delicato di prodotti viscosi o sensibili al taglio.Alimentare e personal careIngredienti, concentrati, creme e prodotti con particelle.Oil & gasDrenaggi, recuperi, lubrificanti e iniezione di additivi.Miniere e ceramicaFanghi abrasivi, barbottine e sospensioni.
Il materiale di ogni parte bagnata va verificato sul fluido e sulla temperatura reali.
Corpo, membrane, sfere, sedi e guarnizioni devono essere compatibili anche con il lavaggio.

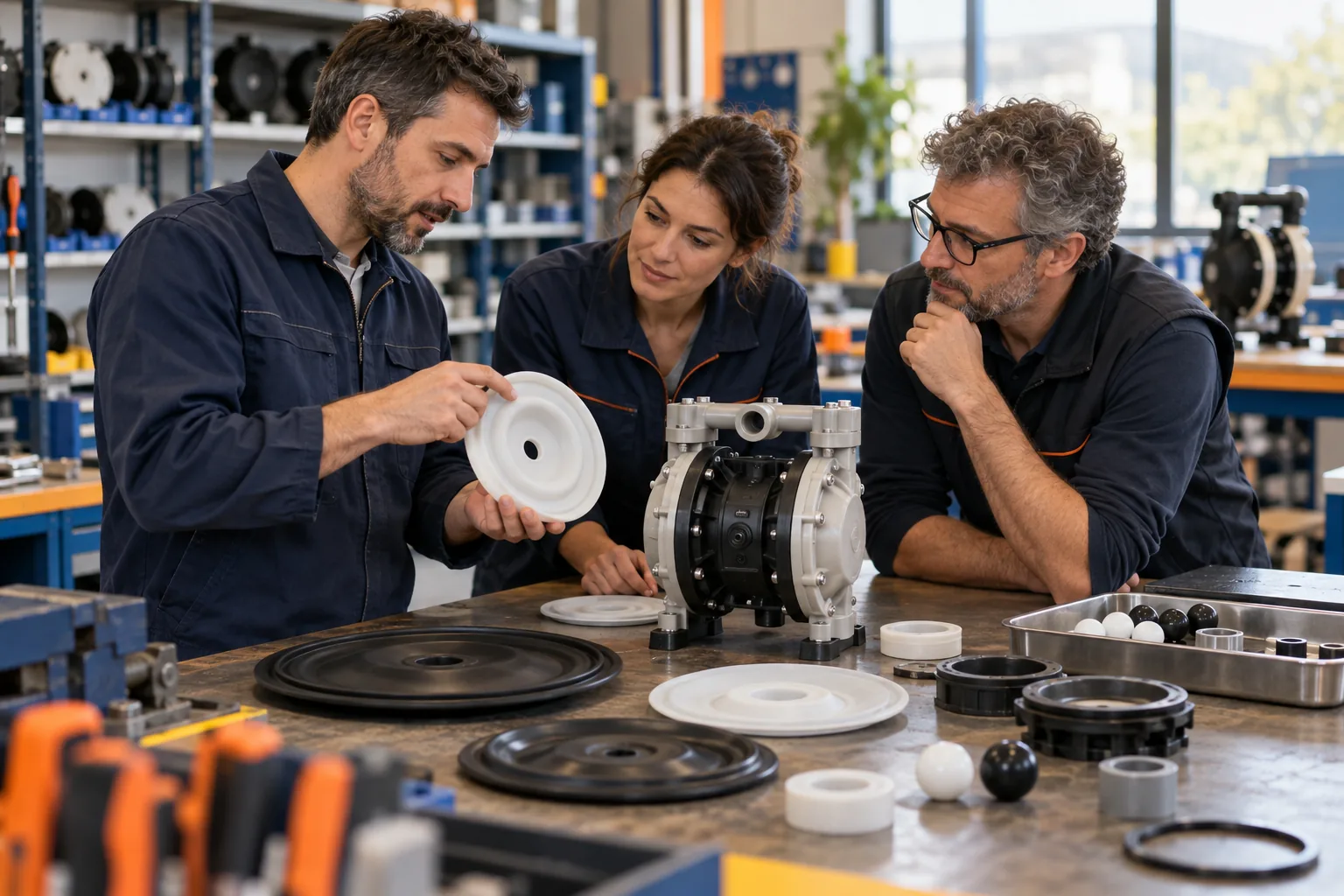

PARTI BAGNATE
Il materiale non si sceglie con una sola tabella.
Compatibilità chimica, temperatura, abrasione, deformazione, permeazione e frequenza di ciclo interessano componenti differenti. Un corpo in polipropilene non rende automaticamente compatibili membrane, sfere, sedi e O-ring.
Alluminio e ghisaServizi industriali compatibili e costruzioni robuste.Acciaio inoxChimica, igienico e temperature più impegnative.PP, PVDF e acetalicaAlternative non metalliche da verificare su fluido e calore.PTFE ed elastomeriResistenza chimica, flessibilità e abrasione differenti.
DIMENSIONAMENTO E SCELTA
Otto variabili collegate prima del preventivo.
01
Fluido
Nome, concentrazione, scheda di sicurezza e variabilità.
02
Portata
Minima, nominale, massima e profilo di funzionamento.
03
Pressione totale
Contropressione, dislivelli e perdite di carico.
04
Aspirazione
Quota, lunghezza, diametro, livello minimo e rischio aria.
05
Viscosità
Valore e comportamento al variare di temperatura e taglio.
06
Solidi
Diametro massimo, forma, concentrazione e abrasività.
07
Azionamento
Aria disponibile, elettricità, controllo e area classificata.
08
Processo
Pulsazioni, precisione, pulizia, rumore e continuità.
Le curve sono riferite a condizioni definiteViscosità, aspirazione e perdite riducono la portata disponibile.
Nelle AODD conta l'ariaPressione e consumo d'aria vanno letti sul punto operativo.
Nelle dosatrici conta la contropressioneValvole e accessori stabilizzano l'accuratezza.
CONFRONTO RAPIDO
Trasferire grandi quantità e dosare con precisione sono compiti diversi.
Configurazione
Quando è indicata
Punto di forza
Da verificare
AODD pneumatica
Trasferimenti variabili e fluidi difficili
Flessibilità, adescamento, marcia a secco secondo modello
Consumo aria, rumore e pulsazioni
EODD elettrica
Servizio più continuo e controllo del moto
Efficienza e flusso più regolare
Area, motore, controllo e costo iniziale
Dosatrice a solenoide
Piccoli dosaggi comandati
Compattezza e automazione
Gas, adescamento e contropressione
Dosatrice meccanica
Dosaggio industriale continuo
Robustezza e campo di regolazione
Taratura, valvole e pulsazioni
Dosatrice idraulica
Pressioni e criticità elevate
Sicurezza e sostegno del diaframma
Ausiliari, manutenzione e specifiche
Sanitaria
Prodotto alimentare, cosmetico o farmaceutico
Pulibilità e finiture
Certificazioni, drenabilità e CIP
POMPE DOSATRICI A MEMBRANA
La pompa è una parte del sistema di dosaggio.
Serbatoio, agitazione, filtro, valvola di fondo, linea di aspirazione, valvola di contropressione, smorzatore, valvola di sicurezza, punto di iniezione e misura di portata influenzano il risultato.
Adescamento: evitare sacche di gas e linee sovradimensionate.
Contropressione: stabilizzare la mandata quando il processo non la garantisce.
Pulsazioni: valutare smorzatori e accumuli compatibili.
Taratura: verificare la portata nelle condizioni reali.
Protezione: contenimento e rilevamento rottura nei servizi critici.

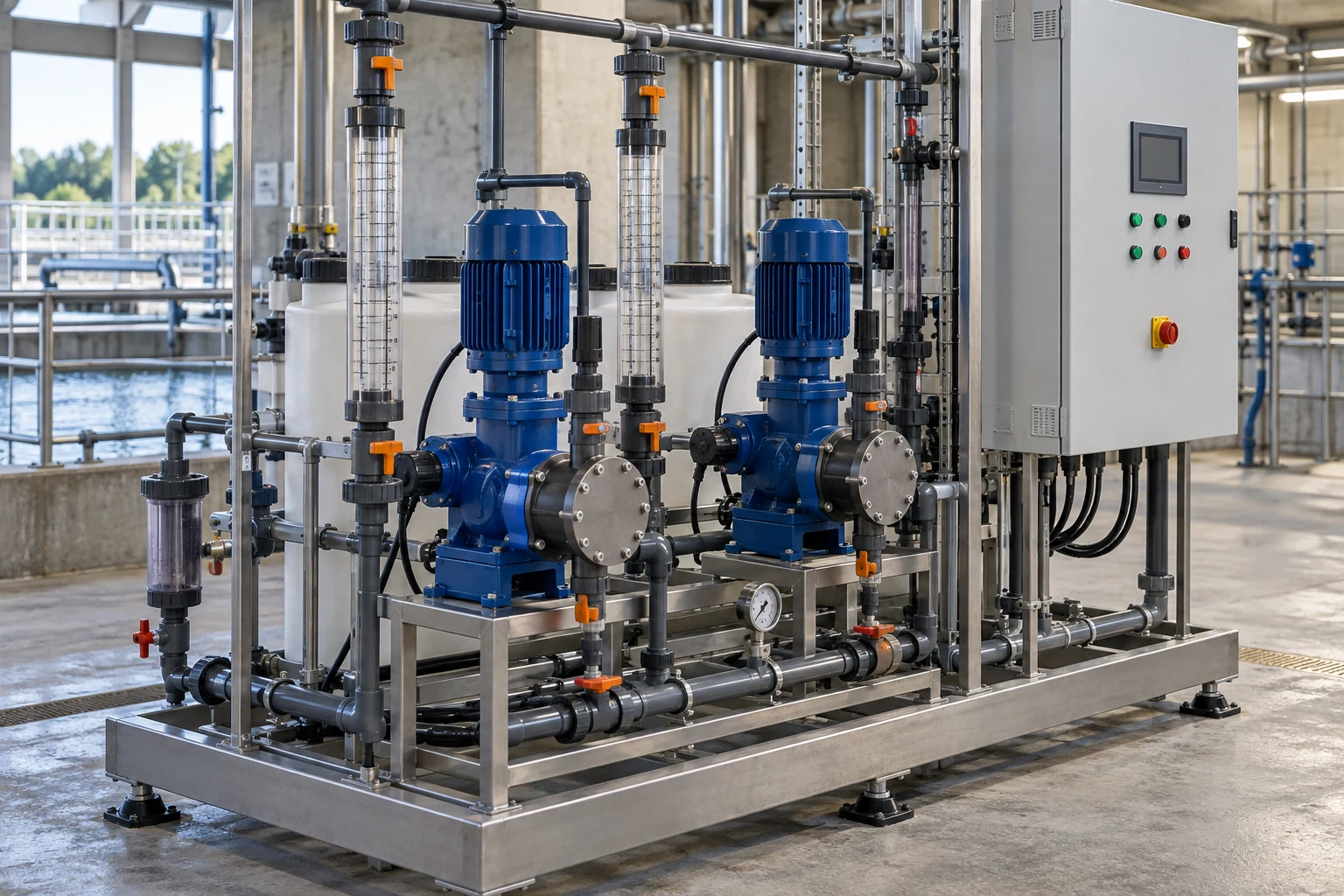

Uno skid ordinato rende visibili flusso, taratura, isolamento e sicurezza.

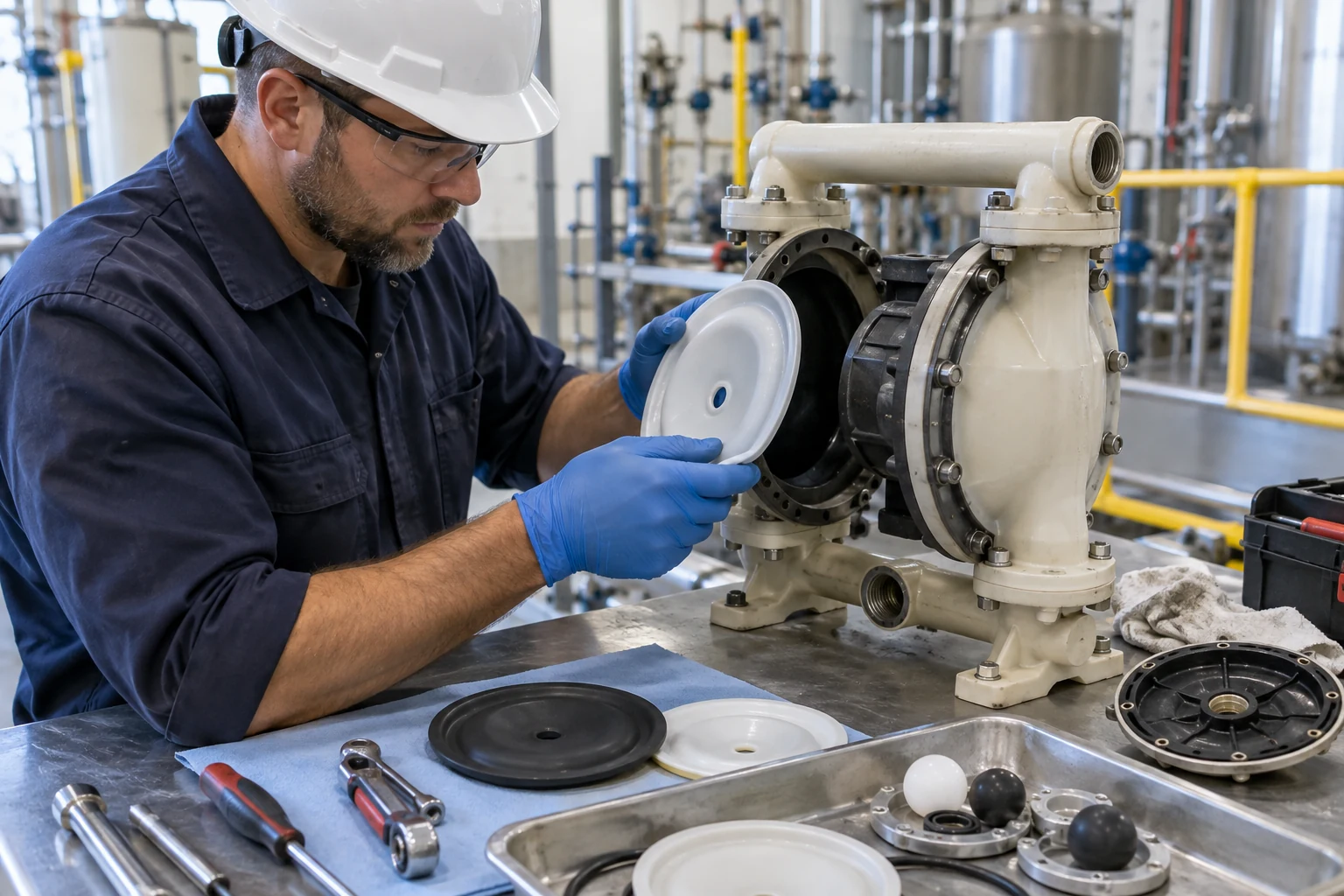

Membrane, sfere, sedi, guarnizioni e valvola aria sono parti della manutenzione programmata.
AFFIDABILITÀ
Installazione e velocità di ciclo determinano la vita utile.
Aspirazione: corta, dimensionata e senza ingressi d'aria.
Aria AODD: filtrata, regolata e con scarico sicuro.
Velocità: evitare di lavorare stabilmente al limite massimo.
Pulsazioni: proteggere strumenti e tubazioni quando necessario.
Serraggi: seguire sequenze e coppie del costruttore.
Ricambi: configurazione e materiali devono restare tracciabili.
CONFORMITÀ E DOCUMENTI
La certificazione dipende dall'uso e dalla configurazione.
ATEX 2014/34/UEPer apparecchi destinati ad atmosfere potenzialmente esplosive, quando applicabile.Direttiva Macchine / normativa applicabileDichiarazioni, marcatura e integrazione vanno verificate sulla fornitura.API 675Riferimento per pompe dosatrici a volume controllato in servizi specifici.Materiali a contattoDichiarazioni per alimentare, farmaceutico o acqua potabile quando richieste.Curve e consumiPortata, pressione, aria, frequenza e condizioni di prova dichiarate.Manuali e ricambiDisegni, configurazione, kit, coppie di serraggio e procedure.
ERRORI DA EVITARE
Sette scelte che riducono portata, efficienza e durata.
Usare la portata massima di catalogoÈ spesso riferita ad acqua e condizioni favorevoli.Ignorare la linea di aspirazioneQuota, diametro e viscosità possono limitare prima della mandata.Scegliere solo il corpoMembrane, sfere, sedi e guarnizioni sono altrettanto decisive.Far correre sempre al massimoUna frequenza elevata accelera usura e consumo d'aria.Dimenticare le pulsazioniPossono disturbare strumenti, tubazioni e qualità del dosaggio.Strozzare l'aspirazioneFavorisce riempimento incompleto e perdita di prestazione.Confondere trasferimento e dosaggioPrecisione e controllo richiedono un sistema progettato allo scopo.
CERCHI UNA POMPA A MEMBRANA?
Ti aiutiamo a trovare aziende specializzate.
Descrivi il fluido, la portata, la pressione e le condizioni di aspirazione. Se non hai tutti i dati, indica processo, contenitore di partenza e punto di arrivo.
AODD ed EODDDosaggio chimicoSanitarioFluidi viscosi e solidi
Dal fluido reale alla configurazione corretta.
DATI PER UNA QUOTAZIONE UTILE
La checklist da preparare.
Fluido e concentrazione
Scheda di sicurezza
Portata min/nom/max
Pressione e dislivelli
Viscosità e temperatura
Solidi e granulometria
Condizioni di aspirazione
Materiali richiesti
Aria o alimentazione
Certificazioni
Ore e cicli
Pulizia e manutenzione
